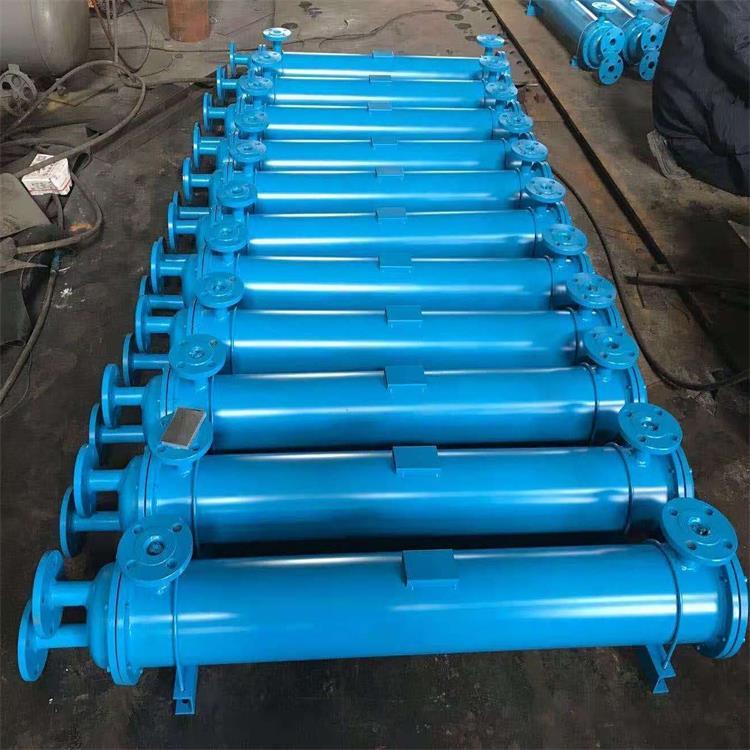

華豫 列管式冷卻器2LQF1W-10/25F
產品型號:0
產品類別:水樣冷卻器盤管
應用范圍: 冶金、礦山、輕工、電力、化工等
產品介紹
風冷卻器的散熱效果主要取決于其部件散熱器的換熱面積和風量，簡單地：相同的換熱面積，風量越大散熱效果越好，相同的風量，則換熱面積越大，散熱效果越好。在稱呼習慣上，也叫油冷卻器或風冷式油冷卻器、鋁合金板翅式風冷卻器。
| 冷卻面積 | 工作壓力 | 工作溫度 | 壓力降 | 油水 | 介質黏度 | 換熱系數 | ||
| 油側 | 水側 | |||||||
| GLC | 0.4～1.2 | 0.61.01.6 | ≤100 | ≤0.1 | ≤0.05 | 1:1左右 | 20～300 | ≥350 |
| GLC | 1.3～3.5 | |||||||
| GLC | 4～11 | |||||||
| GLC | 13～27 | |||||||
| GLC | 30～54 | |||||||
| GLC | 55～90 | |||||||
| GLL | 4～7 | 0.631.0 | 1:1.5左右 | ≥300 | ||||
| GLL | 12～28 | |||||||
| GLL | 35～60 | |||||||
| GLL | 80～120 | |||||||
| GLL | 160～200 | |||||||
華豫 列管式冷卻器2LQF1W-10/25F結構特點 ：
冷卻器主要由傳熱管束、殼體、前后蓋等組成。冷卻水采用雙管程，由前蓋進水口流經傳熱管束，作雙程流動，吸收油側熱量后，經后蓋返回，由前蓋出水口排出。油由殼體進油口流入，在殼體部中作折線運動，以增強流速，提高換熱效果。
傳執管兩端分別焊（脹）接在固定管板和浮動管板上，由于浮動管板能在殼體中自由移動，消除了銅管熱膨脹而產生的故障。折流板和分流板都起到強化換熱的作用。故障原因分析與故障排除的方法如下。
SL型管式冷卻器是引進日本技術制造的產品，冷卻管采用紫銅軋制的散熱片，體積小、換熱面積大;采用螺旋導流板，使油流形成螺旋形均勻連續流動，克服了傳動折流產生的換熱死角，換熱效率高，壓力損失小。
該冷卻器水流有二流程和四流程，油流有大流量(導流板大導程)和小流量(導流板小導程)兩種。可根據要求選配。
使用條件:冷卻器的進油壓力小于1.0Mpa,溫度低于70C,進水溫度低于30C,油品粘度小于50厘沲，油水流量比在1比1.5倍工況條件下:油溫降小于8C、熱交換系數高達300Kca/m2.h. C。列管式油冷卻器是我廠綜合國內外*技術及工藝制造而成，傳熱管采用高效低翅紫銅管，具有體積小、傳熱系數高等顯著特點，是廣泛用于冶金、電力、石油、化工、礦山、鼓壓風機、制冷機、齒輪箱等部門的一種冷卻設備。冷卻器工作溫度≤100℃，工作壓力≤1.6MPa，熱交換系數300～350kcal/m ·h·℃。冷卻器是換熱設備的一類，用以冷卻流體。通常用水或空氣為冷卻劑以除去熱量。主要可以分為列管式冷卻器、板式冷卻器和風冷式冷卻器。冷卻器是冶金、化工、能源、交通、輕工、食品等工業部門普遍采用的熱交換裝置 [1] 。
它適用于冷卻器、冷凝、加熱、蒸發、廢熱回收等不同工況。因此，在門類眾多的熱交換器中，冷卻器，管式換熱器仍居于重要位置。破損原因由于兩流體的溫度差，油冷卻器材料受熱膨脹的影響，產生熱應力，或流入油液壓力太高，可能導致有關部件破損；另外，在寒冷地區或冬季，晚間停機時，管內結冰膨脹將冷卻水管炸裂。
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
